جرثقیل و جکهای هیدرولیکی

نگرش ساده هیدرولیکی

مایعات تقریبا تراکم ناپذیر هستند. این ویژگی سبب شده است که از مایعات به عنوان وسیله مناسبی برای تبدیل و انتقال انرژی و کار استفاده شود. بنابراین می‌توان از آنها برای طراحی ماشین هایی که در عین سادگی ، با نیروی محرک خیلی کم بتواند بار یا نیروی مقاوم فوق العاده زیادی را جابجا نماید، استفاده نمود.

اصول ساده کار جک هیدرولیک جرثقیل چیست؟

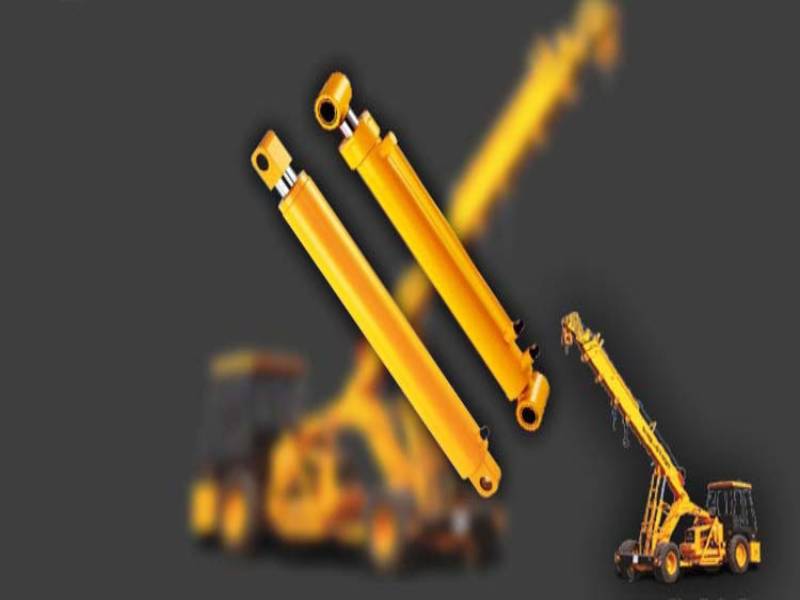

جک هیدرولیک وسیله‌ای است که در آن نیرویی بر روغن  موجود در یک استوانه کوچک وارد می‌شود. این نیرو سبب می‌شود که روغن غیر قابل تراکم به استوانه بزرگ منتقل شود. روغن به پیستون استوانه بزرگ فشار می‌آورد و باعث بلند شدن بار  می‌شود. مکانیزم کار جک های جرثقیل تلسکوپی و غیره نیز چنین می‌باشد که در عین سادگی ، کار مفید زیادی با بازده بالا انجام می‌دهد

در ساختمان جک هیدرولیک از این واقعیت استفاده می‌شود که روغن تقریبا تراکم ناپذیر است و نیروی وارد بر خود را منتقل می‌کند. فشار وارد بر پیستون کوچک عینا به پیستون بزرگ منتقل می‌شود و آنرا به طرف بالا می‌راند.

مزیت مکانیکی جک جرثقیل

فشارهای وارد بر استوانه‌ها که همان نیروی وارد بر واحد سطح یعنی  P = F/A است، باهم برابرند. بنابراین:

Pe = Pl


به عبارت دیگر می‌توان نوشت:

Fe/Ae = Fl/Al


که در آن F همان نیروهای مقاوم و محرک ، A همان سطح مقطع دو پیستون می‌باشد. در حالت ساده‌تر مزیت مکانیکی قسمت هیدرولیکی جک بصورت زیر در می‌آید:

AA = Ml/Ae

دسته جک نیز یک اهرم نوع دوم است و مزیت مکانیکی مخصوص به خود را دارد. دسته اهرم نیروی محرک را افزایش می‌دهد. بر جک هیدرولیک نیروی مفید دسته وارد می‌شود و جک این نیرو را افزایش می‌دهد. از اینرو مزیت مکانیکی کل دستگاه برابر مزیت مکانیکی این دو قسمت می‌باشد



کاربردهای جکهای هیدرولیک

در بلند کردن ماشین‌آلات سنگین،  ماشینهای کمپرسور،  جرثقیل های موبایل، جرثقیل تلسکوپی، حفاریهای زیر زمینی،  برج سازی و معماری، کلیه وسایل نقلیه و غیره از خود این وسیله بسیار ساده و مفید یا مکانیزم عملکردش استفاده می‌شود.
